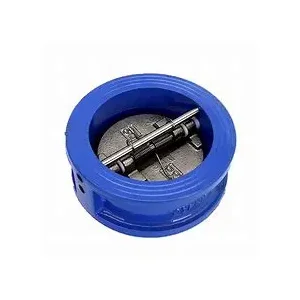

Չուգունի թիթեռի ստուգման փական

Մեր չուգունի թիթեռի ստուգման փականի վաֆլի տեսակը հեշտացնում է տեղադրումը: Այն կարող է սերտորեն սեղմվել երկու եզրագծի միջեւ, խնայելով տեղադրման շատ տարածքներ եւ շատ հարմար է տիեզերական կաշկանդված խողովակաշարի դասավորության սցենարների համար:

Կառուցվածքը եւ աշխատանքային սկզբունքը

I) կառուցվածքային ձեւավորում

Չուգունի վահանակի ստուգման փականը հիմնականում բաղկացած է հիմնական մասերից, ինչպիսիք են փականի մարմինը, փականի սկավառակը, փականի ցողունը, գարունը (հագեցած որոշ մոդելներով): Փականի մարմինը գցվում է չուգուն, ապահովելով ամուր աջակցություն եւ կայուն կառուցվածքային հիմք ամբողջ փականի համար: Փականի սկավառակը առանցքային գործառույթին հասնելու հիմնական բաղադրիչ է: Դրա ձեւը եւ կառուցվածքային ձեւավորումը տարբեր են աշխատանքային տարբեր պայմանների: Ընդհանուր ձեւերը ներառում են մեկ սկավառակ եւ կրկնակի սկավառակ: Փականի ցողունը օգտագործվում է փականի սկավառակը միացնելու եւ իր շարժման հետագիծը ղեկավարելու համար, որպեսզի փականի սկավառակը ճշգրիտ եւ սահուն շարժվի: Որոշ ստուգիչ փականներ հագեցած են աղբյուրներով: Գարնան գործառույթը փականի սկավառակը փակելու համար օժանդակելն է, կնքումը բարձրացնելիս փակվելիս եւ որոշակի չափով կրճատել ջրի մուրճի առաջացումը:

(Ii) աշխատանքային մեխանիզմ

Երբ միջին հոսքը նորմալ ուղղությամբ հոսում է, միջավայրի կողմից առաջացած ճնշումը կխփի փականի սկավառակը `հաղթահարելու իր սեփական ծանրությունը եւ հնարավոր գարնանային դիմադրությունը: Այս պահին միջինը կարող է սահուն անցնել փականի միջով, իսկ խողովակաշարի ամբողջ համակարգը գտնվում է նորմալ հոսքի վիճակում: Երբ միջինը հետ է բերում հոսելու միտում, միջնահետեւանքային հոսքի հետեւանքով առաջացած հակադարձ ճնշումը եւ փականի սկավառակի ծանրությունը կբերի փականի սկավառակով հակառակ ուղղությամբ պտտվելու եւ խողովակաշարային համակարգի մեջտեղում ապահովելու համար:

Տեխնիկական պարամետրեր
